Что показывает измерение сопротивления заземления и зачем оно необходимо?
Измерение сопротивления заземления является обязательной процедурой для оценки работоспособности защитной системы электроустановки и обеспечения электробезопасности людей, оборудования и здания. В ходе испытаний определяется сопротивление растеканию тока заземляющего устройства, то есть способность контура заземления отводить аварийный ток в грунт. Чем ниже фактическое значение сопротивления и чем устойчивее оно сохраняется при различных условиях, тем эффективнее защитный проводник, заземляющий электрод, главная заземляющая шина и система уравнивания потенциалов выполняют свои функции.
Проверка требуется для вновь смонтированных, реконструированных и эксплуатируемых электроустановок, а также после ремонта, повреждения кабельной линии, изменения схемы электроснабжения или обнаружения неисправностей. Измерения позволяют выявить обрыв защитного проводника, разрушение сварных соединений, коррозию металлических элементов, пересыхание или промерзание грунта, ослабление контактов и другие дефекты, которые невозможно достоверно определить только визуальным осмотром.
Работы выполняются по техническому заданию и утвержденной методике проведения испытаний с применением поверенного измерительного оборудования. Специалисты анализируют конфигурацию контура, его протяженность, количество электродов, тип грунта, сезонные факторы и подключенное оборудование. Полученные результаты измерений сопоставляются с требованиями ПУЭ, нормативной документации и проектных решений. По итогам оформляются протокол электроизмерений, протокол результатов и при необходимости техническое заключение с указанием выявленных несоответствий и рекомендаций по устранению недостатков.
В Гукове специалисты компании ЭкспертизаРоссия проводят инструментальные и натурные измерения для частных, коммерческих, промышленных и общественных объектов. Стоимость работ рассчитывается с учетом количества точек, сложности доступа, состава электроустановки и необходимости дополнительных испытаний.
Как проводится проверка контура заземления на объекте?
Методика проведения измерения сопротивления заземления выбирается с учетом типа электроустановки, конструкции защитного контура, условий размещения объекта и требований нормативной документации. Перед началом работ специалист изучает техническое задание, исполнительную документацию, схемы электроснабжения и сведения о ранее проведенных испытаниях. Затем выполняется внешний осмотр доступных элементов: заземляющих электродов, соединительных полос, защитных проводников, главной заземляющей шины, мест присоединения кабелей и соединений с системой уравнивания потенциалов.

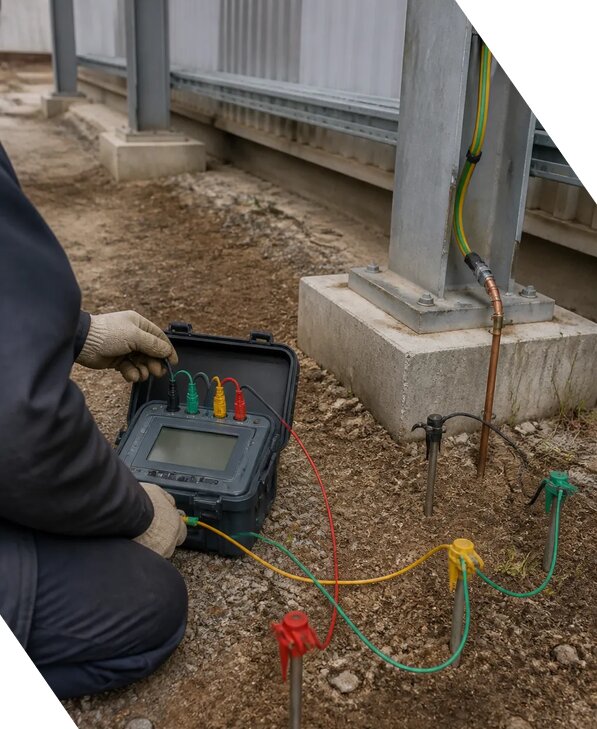

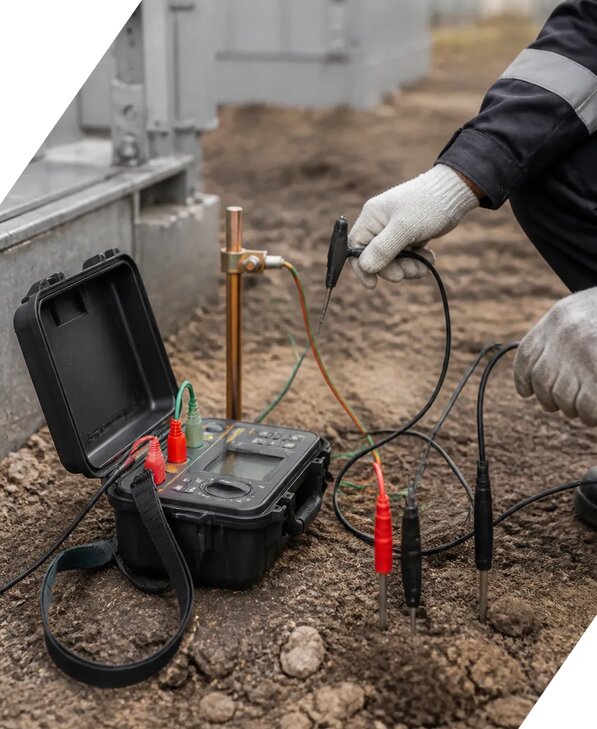

Основное испытание обычно выполняется методом амперметра и вольтметра с использованием вспомогательных электродов, устанавливаемых в грунт на определенном расстоянии от проверяемого заземлителя. Испытательное оборудование формирует измерительный ток, а прибор фиксирует падение напряжения и рассчитывает сопротивление растеканию. Для повышения достоверности специалист выполняет несколько замеров при разных положениях потенциального электрода и оценивает стабильность показаний. Если условия участка не позволяют применить классическую схему, используется альтернативная методика, предусмотренная действующими требованиями и техническими возможностями измерительного оборудования.
Во время работ принимаются меры безопасности: ограничивается доступ посторонних, проверяется отсутствие опасного напряжения, применяются средства защиты, контролируется состояние соединительных проводников и соблюдается порядок отключения оборудования. При необходимости электроустановка временно выводится из работы, чтобы исключить влияние параллельных цепей и обеспечить достоверность данных.
После завершения специалисты выполняют обработку результатов, учитывают погрешность измерений, фиксируют погодные и грунтовые условия, обозначают точки подключения и составляют протокол электроизмерений. В документе указываются примененные приборы, их поверка, схема испытания, фактические значения и вывод о соответствии требованиям. Работы выполняются в Ростовской области с учетом характеристик конкретного объекта и действующей схемы заземления.
Какие нормативные требования применяются к сопротивлению заземляющего устройства?
Допустимое сопротивление заземляющего устройства нельзя определить одной универсальной цифрой для всех объектов. Нормативное значение зависит от назначения электроустановки, напряжения сети, схемы нейтрали, мощности трансформатора, типа грунта, характеристик защитных аппаратов и условий эксплуатации. При оценке учитываются требования ПУЭ, ГОСТ, проектной и эксплуатационной документации, а также положения действующих правил технической эксплуатации электроустановок. Поэтому итоговый вывод формируется не только по показанию прибора, но и по анализу всей системы электробезопасности.
Для зданий и сооружений проверяется согласованность заземляющего устройства с автоматическими выключателями, устройствами защитного отключения и другими аппаратами защиты. Важно, чтобы при повреждении изоляции кабеля или электропроводки ток короткого замыкания обеспечивал отключение неисправного участка за установленное время отключения. В цепях с УЗО дополнительно оцениваются ток срабатывания и время срабатывания устройства защитного отключения. Само наличие низкого сопротивления контура не отменяет необходимость проверки УЗО, исправности защитного проводника и правильности подключения оборудования.
При обследовании специалисты сопоставляют фактические результаты измерений с проектными расчетами, паспортами оборудования и нормативными ограничениями. Отдельно может проверяться непрерывность защитных цепей, качество соединений, состояние главной заземляющей шины и работа системы уравнивания потенциалов. Если измеренное значение превышает допустимое, в техническом заключении указываются вероятные причины: недостаточная длина электродов, плохой контакт, коррозия, повреждение соединительной полосы, изменение влажности грунта или ошибки монтажа.
В сентябре специалисты проводят лабораторный контроль и оформляют документы с указанием примененных нормативов, условий испытания и фактических показаний. Цена услуги начинается от 3080 руб. и уточняется после анализа площади объекта, количества контуров, доступности точек измерения и требуемого состава протоколов.
Нужно ли одновременно проверять УЗО, автоматические выключатели и электропроводку?
Комплексная проверка электроустановки позволяет получить более объективную оценку безопасности, поскольку сопротивление заземления является только одним из элементов защитной системы. Даже исправный контур не обеспечит полноценную защиту, если поврежден защитный проводник, нарушена изоляция кабеля, неправильно подключено устройство защитного отключения или автоматический выключатель не отключает аварийную цепь за нормативное время. Поэтому при техническом обследовании целесообразно одновременно проверять состояние электропроводки, кабельных линий, соединений и коммутационной аппаратуры.
Проверка УЗО включает контроль правильности подключения, измерение тока срабатывания и времени срабатывания при заданных параметрах испытательного сигнала. Полученные данные сравниваются с паспортными характеристиками устройства и требованиями проекта. Дополнительно оценивается, не приводит ли наличие утечек в изоляции кабеля к ложным отключениям и соответствует ли установленное УЗО назначению защищаемой линии. Для автоматических выключателей проверяются соответствие номиналов нагрузке, состояние клемм, признаки перегрева, надежность контактов и способность аппарата отключить поврежденный участок.
Измерения изоляции позволяют обнаружить увлажнение, механическое повреждение, старение оболочки, нарушение разделения цепей и скрытые токи утечки. Проверка непрерывности защитных проводников подтверждает наличие электрической связи между корпусами оборудования, главной заземляющей шиной и контуром заземления. При обследовании кабельной линии также учитываются длина трассы, сечение жил, способ прокладки, наличие соединительных коробок и фактическая нагрузка.
По результатам формируется единый протокол результатов, в котором отражаются инструментальные измерения, выявленные дефекты и вывод о соответствии требованиям. Такой подход помогает определить первопричину неисправности, избежать необоснованной замены оборудования и получить понятный план ремонтных мероприятий. Работы компания проводит как отдельно по заземлению, так и в составе комплексного лабораторного контроля электроустановки. Режим работы: Пн-Пт 09-18 Сб-Вс вых.
Какие документы выдаются после измерения сопротивления заземления?
После завершения испытаний заказчику передается комплект документов, подтверждающий фактическое состояние заземляющего устройства и результаты выполненных работ. Основным документом является протокол электроизмерений, в котором указываются сведения об объекте, адрес и назначение электроустановки, дата проведения испытаний, точки измерения, примененная методика, марка и заводской номер измерительного оборудования, сведения о поверке приборов, погодные и грунтовые условия, а также полученные значения сопротивления.
В протоколе результатов приводятся фактические показания по каждой проверенной точке, единицы измерения, допустимые нормативные значения и вывод о соответствии требованиям. При выявлении отклонений подробно описываются обнаруженные дефекты: отсутствие электрического контакта, повреждение соединений, коррозия электродов, недостаточная эффективность контура, нарушение целостности защитного проводника или несоответствие проектной схеме. Документ должен быть понятен техническому персоналу и пригоден для предъявления при эксплуатации, приемке, проверке состояния электроустановки или подготовке ремонтного задания.
Если одного протокола недостаточно для оценки причин неисправности, оформляется техническое заключение. В нем приводится анализ состояния системы, описываются использованные способы контроля, оценивается погрешность измерений, формулируется итоговый вывод и предлагаются мероприятия по устранению нарушений. При необходимости к комплекту прикладываются схема расположения точек, фотофиксация, ведомость дефектов и рекомендации по повторным испытаниям после ремонта.
Документы составляются на основании фактических результатов, без подмены измерений расчетными значениями. При проведении работ аккредитованная лаборатория соблюдает утвержденную методику, требования к испытательному оборудованию и правила оформления отчетности. Запрос на подготовку коммерческого предложения можно отправить Артему Ильичу или по телефону +7 931 105-63-33. При заказе услуги под ключ скидка от 15 процентов. Компания работает с 2013 года, а с 2013 года по 2026 выполнено более 2570 заказов.
